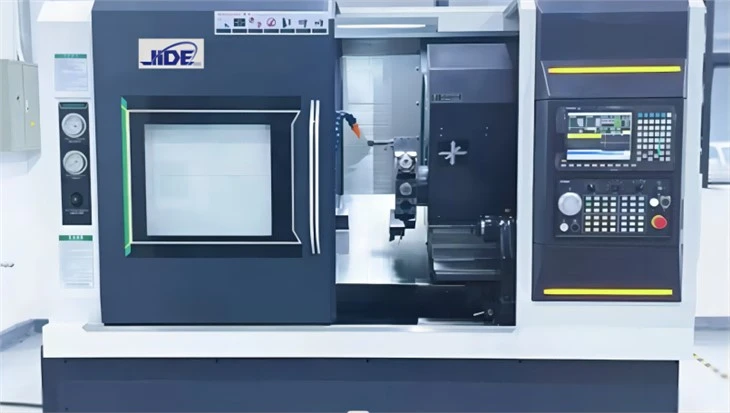

CNC لیتھ برج

مشین پیرامیٹر

JD-52EYاہم پیرامیٹر

بستر پر زیادہ سے زیادہ موڑنے والا قطر Φ620

زیادہ سے زیادہ مشینی قطر Φ420

پروسیسنگ کی زیادہ سے زیادہ لمبائی 500

سپنڈل ناک کی تفصیلات A2-6

فکسچر کی سفارش 10" کھوکھلی چک تائیوان چانڈوکس

مین موٹر پاور کی سفارش 11/15

سپنڈل زیادہ سے زیادہ قابل اجازت رفتار 0-3500

بار کا قطر 51

سپنڈل بور 65 ملی میٹر تائیوان کینٹرن

X/Y/Z سکرو کی وضاحتیں 4010/4010/4010

X/Z ریل تفصیلات 45/45 رولر

Y ایکسس ٹریک باکس گائیڈ وے

X/Y/Z محور سفر کی حد 230/±50/650

X/Z محور کنکشن کا طریقہ جوڑا براہ راست کنکشن

X/Y/Z محور موٹر پاور کی سفارش Β12/Β12/Β12

برج ٹاور V12BMT55

ٹول کی تفصیلات 25

پاور موٹر پاور 2.2

ٹیل اسٹاک زیادہ سے زیادہ اسٹروک 280

ٹیل اسٹاک آستین کا ماڈل MT5

ٹیل اسٹاک فارم سلنڈر پش

بستر کی ساخت اور جھکاؤ انٹیگرل کاسٹنگ 30 ڈگری

لمبائی X چوڑائی X اونچائی 2840X1650X2120

تقریباً وزن (KG) 5800

CNC لیتھ برج کا ٹول برج ایک لازمی جزو ہے جو مشینی کے لیے مختلف کٹنگ ٹولز کو پکڑنے اور انڈیکس کرنے کے لیے ذمہ دار ہے۔ یہ ایک ایسا آلہ ہے جو کاٹنے کے اوزار کو گھماتا ہے اور اسے کاٹنے کی صحیح پوزیشن میں رکھتا ہے، مینوفیکچرنگ کے عمل میں اعلیٰ درجے کی درستگی اور درستگی فراہم کرتا ہے۔

ٹول برج عام طور پر لیتھ کی کراس سلائیڈ پر واقع ہوتا ہے، اور یہ ایک ٹول ہولڈر ماؤنٹنگ پلیٹ، ٹول انڈیکسنگ میکانزم، اور موٹر ڈرائیو یونٹ پر مشتمل ہوتا ہے۔ ٹول ہولڈر ماؤنٹنگ پلیٹ کٹنگ ٹولز کے لیے اٹیچمنٹ پوائنٹس اور سپورٹ ڈھانچہ فراہم کرتی ہے۔ یہ عام طور پر سخت سٹیل سے بنا ہوتا ہے اور اسے کاٹنے کے عمل کی وجہ سے اہم قوتوں کو برداشت کرنے کے لیے ڈیزائن کیا جاتا ہے۔

ٹول انڈیکسنگ میکانزم ورک پیس کے سامنے صحیح ٹول کی پوزیشننگ کے لیے ذمہ دار ہے۔ اسے ہائیڈرولک یا الیکٹرک موٹر کے ذریعے چلایا جا سکتا ہے، جو ٹول ہولڈر کو درست پوزیشن پر منتقل کر دیتی ہے۔ استعمال شدہ CNC لیتھ کے سائز اور پیچیدگی کے لحاظ سے ٹولز کی تعداد جو برج کے ذریعہ ایڈجسٹ ہو سکتے ہیں۔

ٹول برج میں موٹر ڈرائیو یونٹ ہولڈر کو مطلوبہ کٹنگ پوزیشن پر گھماتا ہے۔ جدید سی این سی لیتھز اکثر درست اور تیز پوزیشننگ حاصل کرنے کے لیے انکوڈرز کے ساتھ سرووموٹرز استعمال کرتی ہیں۔ ٹول برج کی پوزیشننگ کی درستگی اس بات کو یقینی بنانے میں اہم ہے کہ مشینی حصے مستقل اور قابل اعتماد ہیں۔

ٹول برج اکثر خودکار اور CNC لیتھ کے کنٹرول سسٹم کے ساتھ مربوط ہوتا ہے۔ یہ مینوفیکچرنگ کے عمل کی مخصوص ضروریات کی بنیاد پر ٹولز کے خودکار انتخاب اور تبدیلی کی اجازت دیتا ہے۔ CNC سافٹ ویئر خود بخود مناسب ٹول کو کال کرتا ہے اور برج کو صحیح پوزیشن پر لے جاتا ہے۔

آخر میں، ٹول برج جدید CNC لیتھز کا ایک اہم پہلو ہے۔ کٹنگ ٹولز کو تبدیل کرنے کا تیز اور موثر طریقہ فراہم کرتے ہوئے، یہ مشینی کارروائیوں کو رفتار، درستگی اور درستگی کے ساتھ انجام دینے کے قابل بناتا ہے۔ ٹول برج جدید مینوفیکچرنگ کے تقاضوں کو پورا کرتا ہے اور اس عمل کی مجموعی کامیابی میں حصہ ڈالتا ہے۔

CNC لیتھ برج کا ہائیڈرولک چک ایک درست کلیمپنگ ڈیوائس ہے، جو مشین ٹول کا ایک لازمی حصہ ہے۔ یہ مشینی عمل کے دوران ورک پیس کو پکڑنے اور ٹھیک کرنے کے لیے استعمال ہوتا ہے۔ ہائیڈرولک چک کئی اہم اجزاء پر مشتمل ہوتا ہے، بشمول چک باڈی، ہائیڈرولک سلنڈر، ہائیڈرولک ایکچویٹر، اور ہائیڈرولک پمپ۔

چک باڈی ہائیڈرولک چک کا اہم حصہ ہے۔ اس کی گول شکل ہے اور یہ اعلیٰ معیار کے سٹیل سے بنا ہے۔ یہ مشینی عمل کے دوران ورک پیس کو محفوظ اور درست طریقے سے رکھنے کے لیے ڈیزائن کیا گیا ہے۔ چک باڈی میں بہت سے گرفت کرنے والے جبڑے ہوتے ہیں، جو ورک پیس کو کلمپ کرنے کے لیے استعمال ہوتے ہیں۔ جبڑے ایڈجسٹ ہوتے ہیں اور مختلف سائز کے ورک پیس کو ایڈجسٹ کرنے کے لیے منتقل کیے جا سکتے ہیں۔

ہائیڈرولک سلنڈر ہائیڈرولک چک کا ایک اور اہم جزو ہے۔ یہ ایک ہائیڈرولک ایکچوایٹر ہے جو ہائیڈرولک پریشر کو مکینیکل فورس میں تبدیل کرتا ہے۔ ہائیڈرولک سلنڈر چک باڈی سے جڑا ہوا ہے اور گرفت کے جبڑوں کو چلانے کے لیے استعمال ہوتا ہے۔ جب سلنڈر پر ہائیڈرولک پریشر لگایا جاتا ہے، تو یہ جبڑے کو حرکت دینے اور ورک پیس کو پکڑنے کا سبب بنتا ہے۔

ہائیڈرولک ایکچوایٹر سسٹم میں ہائیڈرولک پریشر کو کنٹرول کرنے کے لیے استعمال ہوتا ہے۔ یہ ایک ہائیڈرولک پمپ سے منسلک ہے، جو ہائیڈرولک سلنڈر کو چلانے کے لیے درکار دباؤ فراہم کرتا ہے۔ ایکچیویٹر کو استعمال میں آسان بنانے کے لیے ڈیزائن کیا گیا ہے، اور اسے دستی یا خود بخود چلایا جا سکتا ہے۔

ہائیڈرولک پمپ ہائیڈرولک چک کا آخری جزو ہے۔ یہ نظام کو چلانے کے لیے درکار ہائیڈرولک پریشر کی فراہمی کے لیے ذمہ دار ہے۔ پمپ کو پائیدار اور قابل اعتماد ہونے کے لیے ڈیزائن کیا گیا ہے، اور یہ زیادہ دباؤ پر کام کر سکتا ہے تاکہ یہ یقینی بنایا جا سکے کہ چک ورک پیس کو محفوظ طریقے سے پکڑ سکے۔

خلاصہ یہ کہ CNC لیتھ کا ہائیڈرولک چک ایک پیچیدہ اور عین مطابق آلہ ہے جو مشین کے مناسب آپریشن کے لیے ضروری ہے۔ یہ کئی اہم اجزاء سے بنا ہے، بشمول چک باڈی، ہائیڈرولک سلنڈر، ہائیڈرولک ایکچویٹر، اور ہائیڈرولک پمپ۔ یہ اجزاء اس بات کو یقینی بنانے کے لیے مل کر کام کرتے ہیں کہ چک مشینی عمل کے دوران ورک پیس کو محفوظ اور درست طریقے سے پکڑ سکے۔
